德國Elektrophysik（EPK）?MiniTest 7400FH壁厚儀
- 產品編號 : ?MiniTest 7400FH

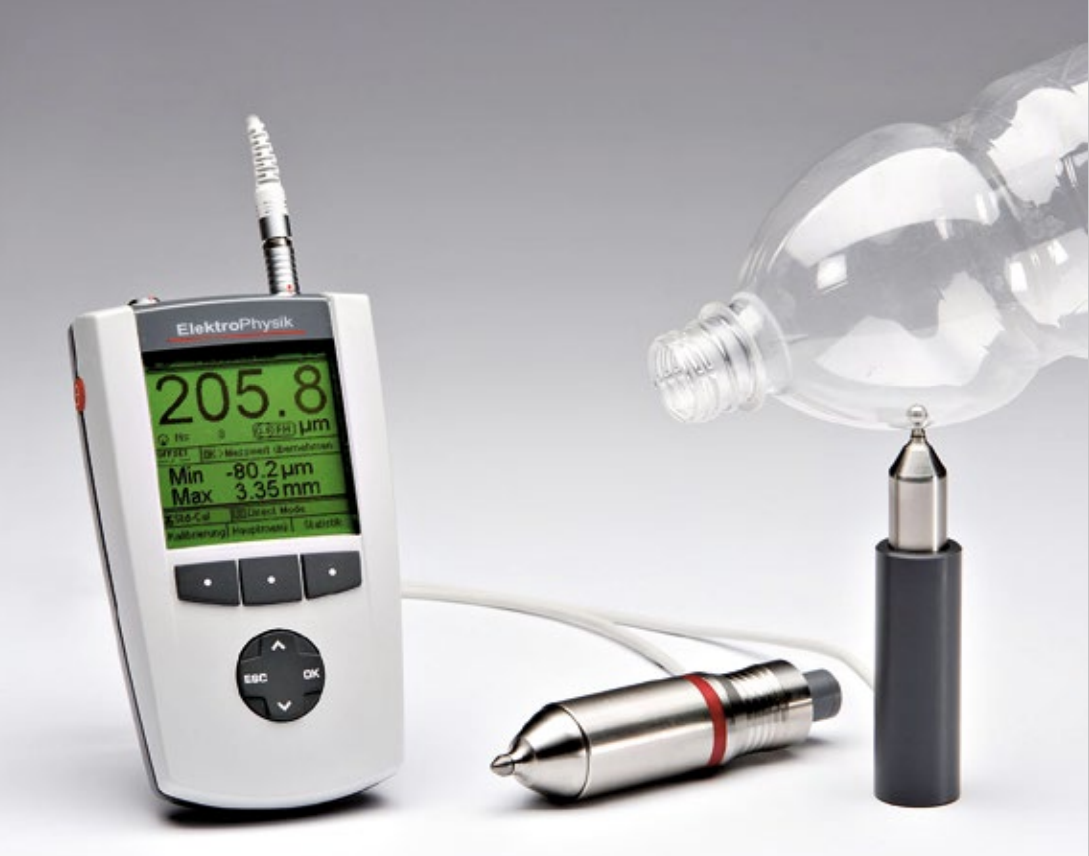

- MiniTest 7200 FH/MiniTest7400 FH是便攜式的厚度測量工具，可準確測量厚達24 mm的材料。 便攜而小巧的外形使其可在生產現場和實驗室進行操作。 兩個型號可以再各種非磁性材料上 進行簡單、無損和高精度的厚度測量，無論它們的大小、形狀和材質如何。它們是精確測量尖角、小半徑和復雜形狀工件所需的理想工具。
- 詢價
產品描述
MiniTest 7200 FH/MiniTest7400 FH是便攜式的厚度測量工具，可準確測量厚達24 mm的材料。 便攜而小巧的外形使其可在生產現場和實驗室進行操作。 兩個型號可以再各種非磁性材料上 進行簡單、無損和高精度的厚度測量，無論它們的大小、形狀和材質如何。它們是精確測量尖角、小半徑和復雜形狀工件所需的理想工具。
 |
兩種型號： MiniTest 7200 FH 可顯示當前測量值， *大*小值，偏移模式， 并自動存儲高達100,000個數據。 MiniTest 7400 FH 提供除MiniTest 7200 FH 的所有功能外,另有統計圖表,實時趨勢圖, 高達 200個批組的數據庫， 并且存儲量增至自動存儲高達240,000個數據，如每組1,200 個數據。 兩個探頭可選： 提供兩種可選探頭，探頭易更換且頂端加硬，使用各種規格鋼珠可以覆蓋不同厚度范圍。 FH 4 探頭使用普通鋼珠測量范圍從 0 到 6 mm而使用磁性鋼珠可測量高達 9 mm。 FH 10 探頭使用普通鋼珠測量范圍從 0 到 13 mm 而使用磁性鋼珠可測量高達24 mm。 兩種型號的探頭可以互換，并且可以連接兩種主機型號。 |
|
|
高性能測量 |
|
主要特性 |
|
適用于非磁性材料的測量 可擴展測量范圍達到 24 mm |
 |
探頭頂端使用耐磨硬質合金 用于重復測量的高精度的鋼珠高達每秒20個數據的記錄速度 探 頭 集 成 數 字 信 號 處 理 高達5點的多點校正 易 于 讀 值 的 大 屏 幕 顯 示 * 小 值 和 * 大 值 菜單式用戶界面 上 下 文 關 聯 的在 線 幫 助 SPC 統計過程控制功能 |
| 主要特性描述 |
|
SIDSP® 技術 確保更高精度 MiniTest 7200 FH/MiniTest7400 FH 采用了內置傳感器數字信號處理功能(SIDSP®). 所有測量信號在傳感器內數字化生成、完全數字化處理。 僅處理完畢的數值才會傳輸?shù)?/span>主機進行顯示、 統計分析和儲存。
先進的參考鋼珠設計
MiniTest 7400 FH/MiniTest7200 FH使用特別處理的參考鋼珠。鋼珠這樣設計的結果可提高測量重現性達到的0 . 5 % 。 參考 鋼 珠 的 尺 寸 有 1mm、1.5mm、 2.5mm、 4.0 mm(FH4)，和2.5mm、 4 mm、 6mm和9mm (FH 10)。測量范圍也可以通過磁性鋼珠進行擴展，以便測量非常厚的壁厚，諸如鋁或者鈦制成的發動機部件，或非常厚的塑料制品。
創新菜單控制及數據歸檔
MiniTest 7200 FH/MiniTest7400 FH 由 易 懂 的 菜 單 控 制操 作 ， 并 進 行 數 據 歸 檔 ，和 普 通 電 腦 的 應 用 程 序 類似 。全程提供操作幫助，有上下文關聯的幫助主題。 |
|
MiniTest7400 FH技術數據 |
||
|
|
測量范圍 |
測量誤差* |
|
FH4探頭 |
0-1.5mm用1.5mm鋼球測 |
±(3um+1%讀值) |
|
|
0-2.5mm用2.5mm鋼球測 |
±(5um+1%讀值) |
|
|
0-4.0mm用4mm鋼球測 |
±(10um+1%讀值) |
|
FH10探頭 |
0-2.5mm用2.5mm鋼球測 |
±(5um+1%讀值) |
|
|
0-4.0mm用4mm鋼球測 |
±(10um+1%讀值) |
|
|
0-10.0mm用6mm鋼球測 |
1-6mm：±(20um+1%讀值) |
|
|
|
6-10mm：±(1.5%讀值) |
|
|
0-10.0mm用9mm鋼球測 |
1-10mm：±(20um+1%讀值) |
|
低范圍分辨率 |
0.1um（FH4）/ 0.2um（FH10） |
|
|
重復性 |
優于±(1um+0.5%讀值) |
|
|
測量原理 |
靜磁原理 |
|
|
速度 |
1，2，5，10，20個讀值每秒（可選） |
|
|
數據存儲 |
240,000個（7200 FH*多100,000個） |
|
|
校準模式 |
出廠設置，零校準，多達4點校準 |
|
|
測量單位 |
公制（um，mm），英制（mils，inch） |
|
|
統計圖表 |
數字，趨勢圖，柱狀圖（僅限7400 FH） |
|
|
接口 |
RS232 TTL + IrDA 1.0 |
|
|
操作溫度 |
-10℃ ~ +60℃（保存溫度-20℃ ~ +80℃ ） |
|
|
體積/重量 |
153mm x 89mm x 32mm / 310g |
|
|
供電 |
4 x AA（LR06）電池，或可選電源（90-240V / 48-62Hz） |
|
|
標準配置 |
探頭型號 |
FH 10 探頭(0 到 10 mm) |
|
MiniTest 7200 FH 主機 或者
MiniTest 7400 FH 主機
操作說明光盤， 包括德語/英語/法語/
西班牙語/葡萄牙語/意大利語
簡短說明
4節 AA 電池，型號 LR06
塑料手提箱
橡膠保護套帶定位裝置
MSoft 7 專業版 U盤 (創建和管理批
次的數據傳輸軟件 用于 MiniTest
7200 FH 和 MiniTest 7400 FH)
磁性螺絲刀
|
FH 4探頭 (0 到 4 mm)
包含屏蔽探頭磁場的保護套筒 和
3 個高精度標準
約 0.25 mm, 1 mm, 3 mm FH 4 探頭支架, 彈簧裝置
直徑1.5 mm 和直徑 2.5 mm 鋼
珠 (各100 粒 )
直徑 4 mm鋼珠 (50 粒)
零點校正標準 用于直徑 1.5
mm, 2.5 mm 和 4 mm鋼珠
(每個鋼珠規格各配 1 個)
|
包含屏蔽探頭磁場的保護套筒 和
3 個高精度標準，
約 1 mm, 3 mm, 8 mm
FH 10 探頭支架, 彈簧裝置
直徑 2.5 mm 鋼珠(100 粒)
直徑 4 mm 鋼珠(50 粒)
直徑 6 mm 鋼珠(25 粒)
零點校正標準 用于直徑 2.5
mm, 4 mm 和 6 mm 鋼珠
(每個鋼珠規格各配 1 個)
|
