產品描述

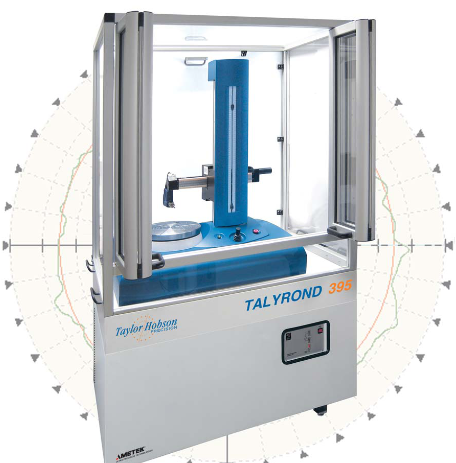

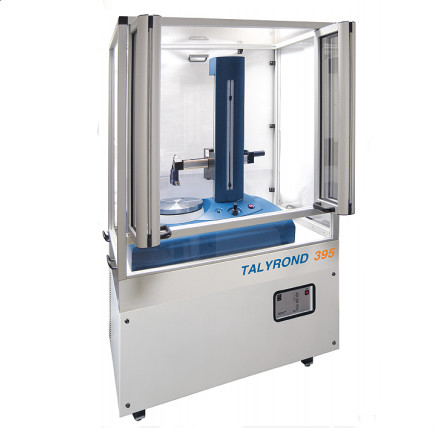

Taylor Hobson Talyrond 395圓度系統設計用于測量高精度零件，如燃油噴射器和硬盤驅動軸承。用于測量和分析的自動化軟件程序使該系統適用于大批量生產應用。Taylor Hobson Talyrond 395圓度系統的核心是儀器的空氣軸承主軸，其軸向和徑向跳動在精度和可靠性方面*與*比。精密加工的柱和陶瓷臂設置為與儀器主軸軸平行和方形，可以測量圓柱度，直線度和平行度到納米級別。一體式鑄鐵框架，由主動防振支架隔離，并由環境外殼包圍，提供完全保護，免受外部影響。這種車間外殼可確保在制造時對結果充滿信心。

Talyrond 395圓柱度儀技術特點：

        ?  全自動控制的機械式橫臂定位/導向
        ?  自標定的橫臂、立柱和主軸
        ?  自動標定傳感器
        ?  儀器傳感器分辨率1.2nm
        ?  抗振與環境隔離系統

主軸精度±0.01μm 亞微米組件的高精度圓度測量需要低至納米級的主軸精度。  Talyrond 395金剛石車削空氣軸承主軸的徑向和軸向精度** 分辨率至1.2nm 新的Talymin 5測量?jī)x具有1.2nm的分辨率，非常適合所有高 精度應用。全自動控制的機械式橫臂定位/導向消除了測量周 期中的漂移，并確保了儀器與部件之間的接觸穩定性。 自動調心和調平 Talyrond 395中心和水平機構的所有組件均使用具有**分辨率 和可重復性的材料精加工而成，具有很高的精度。 調心和調平 過程非常精確，可以有效地模擬機床軸線和零件軸線之間的關系， 從而使測量更接近于制造過程。  此功能對于檢查錐形閥座面至關重要。

T395,圓柱度儀,泰勒?qǐng)A度儀應用實例：
