產品描述

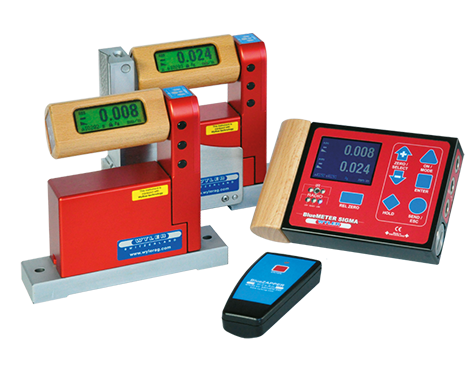

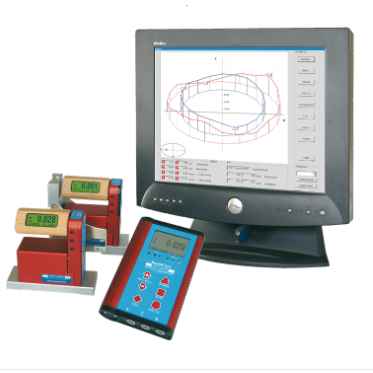

新的BlueSYSTEM是對知名和完善的測量儀器MINILEVEL NT和LEVELTRONIC NT的不斷改進。新型BlueLEVEL藍牙電容式電子水平儀適用于小角度測量、配合不同測量軟件可完成平面度的測量，也可滿足機床部分幾何誤差的測量。測量范圍大，零位調節精確，精度高、穩定性好?？蛇x配藍牙無線傳輸模塊。BlueSYSTEM通常由一個或兩個測量儀器BlueLEVEL和一個指示單位BlueMETER組成。 根據不同的應用，BlueMETER也可以連接到帶有評估軟件的PC，該評估軟件允許在線評估和顯示測量值.
這些新系列儀器的主要特點是：
? 緊湊而舒適的設計，在功能上針對精確測量進行了優化
? 基于國際認可的藍牙?標準的無線數據傳輸
? 清晰易讀的大型LCD顯示屏，由于可以旋轉手柄，因此可以從兩側讀取
? 每臺儀器都有自己的own specific address，允許在同一房間內使用多個獨立系統，而不會互相干擾
? 由于每臺儀器都有內置的紅外接收器，因此可以在任何儀器上啟動測量
? 有3種靈敏度：
。BlueLEVEL 1μm/ m：范圍±20mm / m
。BlueLEVEL 5μm/ m：范圍±100mm / m
。BlueLEVEL 10μm/ m：范圍±200mm / m
? 線性符合DIN 2276
? 所有儀器均配備RS 232 / RS 422 / RS 485接口
? 由標準1.5 V電池“ C”供電
? 符合CE法規和所有適用的EMC法規
發送/
接收
技術參數/無線傳輸：
測量面類型
平面型、V型直角型等底板可選
底板長度
110mm、150mm、200mm、250mm可選
測量范圍
±20mm/m
±100mm/m
±200mm/m
分辨率
1μm/m
0.2Arcsec
5μm/m
1 Arcsec
10μm/m
2Arcsec
大允許誤差<0.5全量程(DIN 2276)
1%X當前測量值+小數顯位
大允許誤差>0.5全量程(DIN 2276)
1% X (2X當前測量值- 0.5X全量程)
溫度誤差(IC) D2276
至2mm/m大誤差2μm/m
至10mm/m大誤差10um/m
至20mm/m大誤差20um/m
至20mm/m誤差20um/m
至100mm/m大誤差100um/m
至200mm/m大誤差200um/m
輸出
RS232/RS422/RS485,異步、7位、2停止位、無奇偶校驗位、9600bps
顯示穩定時間
約3秒
水平儀重量
約1200g
控制器重量
約775g
水平儀尺寸
150x45x150
控制器尺寸
140x 100 x15
輸出端口
RS-485
無線傳輸參數
頻率ISM-Band/24000 -2 4835HZ
調制/Modulation FHSS (Frequency Hopping Spread Spectrum)
網絡 結構/Net-structure Point to point I Point to multi-point
RF輸出功率Max.+17dBm/Class1
頻率/GHz
ISM-Band/2 4000 -2, 4835HZ
調制/Modulation
FHSS (Frequency Hopping Spread Spectrum,跳躍擴頻)
網絡結構/Net-structure
點到點/單點到多點
RF輸出功率
Max. +17dBm/ Class 1
接收靈敏度
-80dB/m
電池/BlueLEVEL+BlueTC
2x1.5V, Size“C"
電池/BlueMETER
3x1.5V, Size“C”
Bluelevel新型電子水平儀技術參數及編號:
| 傳輸模式 | 分辨率 | 底板長度110mm | 底板長度150mm | 底板長度200mm | 底板長度250mm |
| 無線藍牙傳輸 | 1μm/m 0.2角秒 | F110-113-001-016 | F150-113-001-016 | F200-113-001-016 | F250- 453-001-016 |
| 無線藍牙傳輸 | 5um/m 1角秒 | F110-113-005-016 | F150-113-005-016 | F200-113-005-016 | F250-453-005-016 |
| 無線藍牙傳輸 | 10μm/m 2角秒 | F110-113-010-016 | F150-113-010-016 | F200-113-010-016 | F250 453-010-016 |
| 113 | 鑄鐵材質，平面型V型測量面，工作面人工刮研，非工作面鍍鉻，無磁性 |
| 122 | 硬化鋼材質，平面型測量面，工作面鍍鉻、精磨，帶有導塵槽，無磁性 |
| 125 | 硬化鋼材質，平面型測量面，工作面鍍鉻、精磨，無導塵槽，加磁性 |
| 127 | 鑄鐵材質，平面型測量面，工作面人工刮研，非工作面鍍鉻，加磁性 |
| 173 | 大型軸類用，平面型V型測量面，長度有110/150/200可選 |
| 243 | 鑄鐵材質，直角型測量面，底面和垂直面均為V型工作面，工作面人工刮研，鍍鉻，無磁性 |
| 247 | 鑄鐵材質，直角型測量面，底面和垂直面均為V型工作面，工作面人工刮研，鍍鉻，垂直面加磁性 |
| 248 | 鑄鐵材質，直角型測量面，底面和垂直面均為V型工作面，工作面人工刮研，鍍鉻，底面和垂直面均加磁性 |
| 453 | 平面型底座，250mm長，寬45mm,為可調底座 |
