英國雷尼紹 Renishaw TP6/TP6A機械式觸發測頭
- 產品編號 : Renishaw TP6/TP6A
- TP6和TP6A，具有M8和各種自動吸附安裝選項的堅固機械結構式測頭。TP6和配PI 200-3的TP6A。TP6和TP6A測頭具有不同的測頭安裝選項（分別為M8螺紋安裝和自動吸附安裝）。這兩種測頭都是機械結構式觸發測頭，都具有手動調節測力，可優化不同測針配置的測頭性能。它們可以配用長測針（M3系列），直徑為25 mm，可提供大超程，獲得優異的堅固性。
- 詢價
產品描述
TP6和TP6A，具有M8和各種自動吸附安裝選項的堅固機械結構式測頭。TP6和配PI 200-3的TP6A。TP6和TP6A測頭具有不同的測頭安裝選項（分別為M8螺紋安裝和自動吸附安裝）。這兩種測頭都是機械結構式觸發測頭，都具有手動調節測力，可優化不同測針配置的測頭性能。它們可以配用長測針（M3系列），直徑為25 mm，可提供大超程，獲得優異的堅固性。

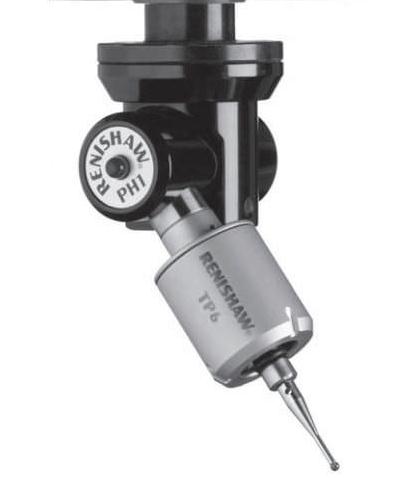

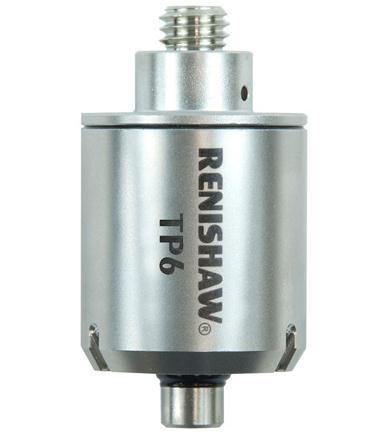

TP6觸發式測頭結合了tp2 - 5探針的準確性、靈活性和M8安裝螺紋堅固的結構和TP1(S)的高超度。TP6(25毫米)的大直徑允許探針攜帶比tp2 - 5更長的和更重的觸控裝置，允許它在通用DCC和manual CMMs上使用。它包含了一個M3觸頭安裝，它允許與Renishaw的一系列M3和M2測針和配件兼容，必要時需使用適當?shù)挠|頭適配器。
TP6A觸發測頭
具有TP6的所有特點，并附帶了Renishaw autojoint的附加效益。這是一個高度可重復的運動連接，可快速更換測針。它可以手動操作，也可以使用自動連接鍵，或使用自動更換系統。該測頭可在通用DCC和manual CMMs上使用。它包含了一個M3觸頭安裝，它允許與Renishaw的一系列M3和M2測針和配件兼容，必要時需使用適當?shù)挠|頭適配器。
技術參數
|
規格摘要 |
TP6 | TP6A |
|---|---|---|
|
主要應用 |
堅固的通用數控和手動坐標測量機。 |
和TP6相同，但是可以快速交換測頭而不需重新標定。 |
|
感應方向 |
五軸：±X、±Y、+Z |
五軸：±X、±Y、+Z |
|
*大單向重復性2s μm（測尖） |
0.35 μm |
0.35 μm |
|
預行程變化360°（XY平面） |
±1 μm |
±1 μm |
|
重量 |
56 g |
76 g |
|
測針系列 |
M3 |
M3 |
|
測針測力范圍（可調） |
0.11 N至0.3 N |
0.11 N至0.3 N |
|
測針測力（雷尼紹設定） |
0.11 N至0.13 N |
0.11 N至0.13 N |
|
測針越程量（典型） |
XY平面：±22° +Z軸：0.11 N時為5.5 mm 0.3 N時為2 mm |
XY平面：±22° +Z軸：0.11 N時為5.5 mm 0.3 N時為2 mm |
|
PH10系列的*大加長桿 |
200 mm |
200 mm |
|
安裝方式 |
M8螺紋 |
自動吸附 |
|
適合的接口 |
PI 7-3、PI 200-3、UCC |
PI 7-3、PI 200-3、UCC |
